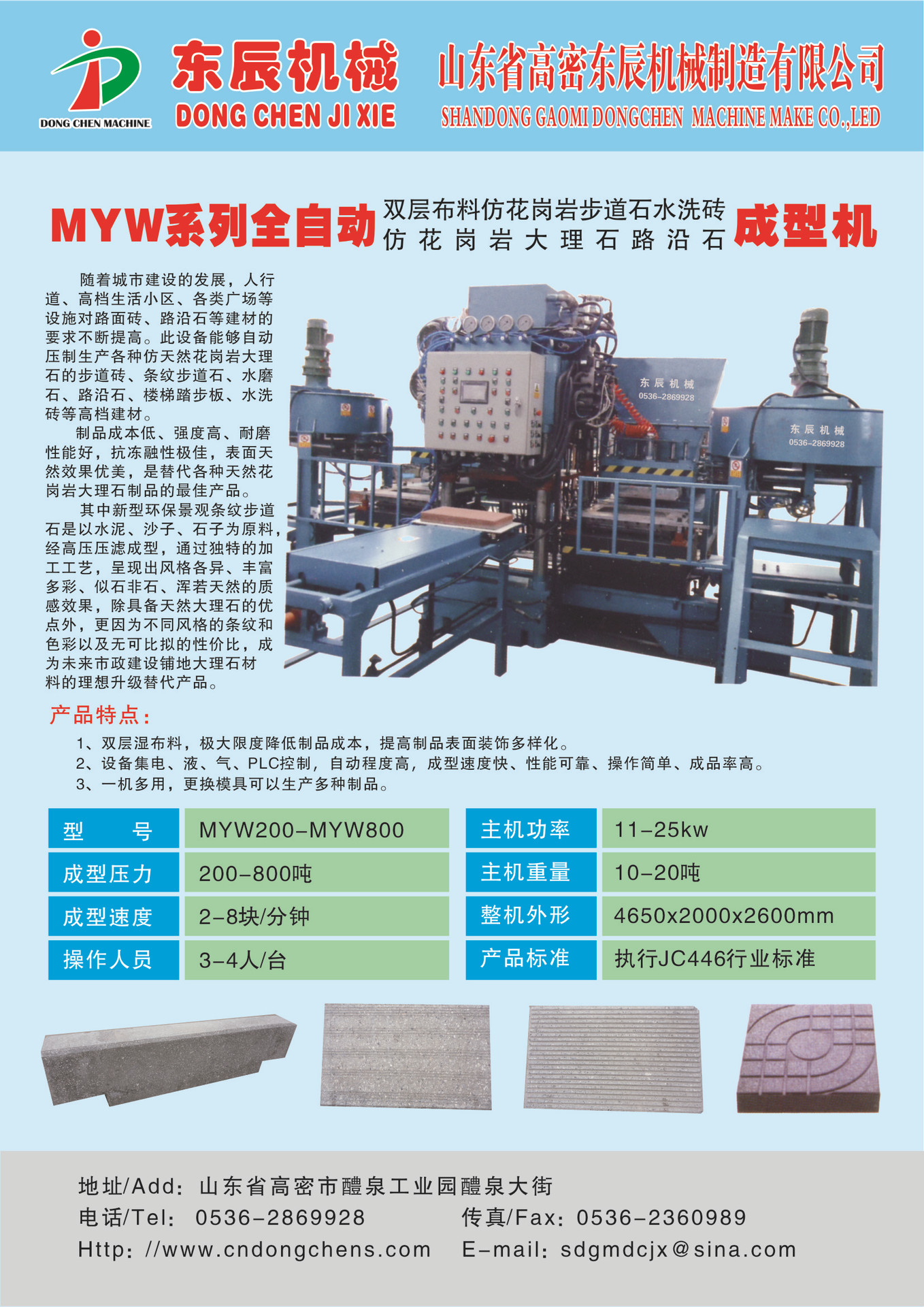

PC仿石磚機械設備

◆產品前景：

Prefabricated Concrete Structure,縮寫為PC,意為：“預制裝配式混凝土結構”。隨着城市建設的發展，道路、高檔生活小區、各類廣場等設施對路面磚、路沿石等建材的需求不斷提高。此設備能夠壓制生產各種PC仿石、仿天然花崗岩大理石的步道磚、條紋步道石、水磨石、路沿石、樓梯踏步板、水洗磚、荔枝面防滑磚等高檔建材和護坡磚等河道水利構件。

PC仿石磚集彩色混凝土磚和天然大理石、花崗岩優勢為一體，符合國家節能減排保護環境、可持續發展的戰略方針。制品強度高、耐磨性能好、抗凍融性 、經表面加工處理后展現出天然石材的優美效果，是響應國家政策，保護青山綠水、取代天然花崗岩大理石制品的 材料，產品的優勢是成本低，是天然石材成本的1/2不到。

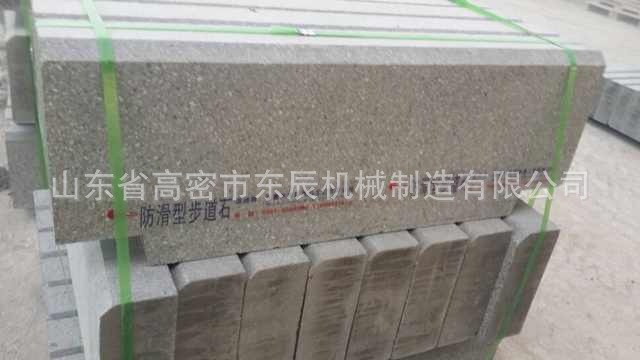

新型環保景觀PC仿石步道磚是以水泥、河沙、石子為原料，經高壓壓濾成型，通過拋丸加工，呈現出風格各異、豐富多彩、似是非是、渾若天然的質感效果，除具備天然大理石的優點外，更因為展現不同風格和色彩以及不可比擬的性價比成為現代城市建設鋪設大理石材料的理想升級換代產品

◆設備特點和參數：

1.雙層濕布料或濕面料干用硬骨料靈活處理，極大限度降低制品成本，提高制品表面裝飾多樣化。

2.設備集電、液、氣、PLC控制，自動化程度高，成型速度快、性能可靠、操作簡單、成品率高。

3.一機多用，更換模具可以生產多種制品。

4.產品標準執行JC446國家行業標準。

設備型號： MYW400H

           MYW500H

           MYW650H

           MYW800H

成型壓力：400T/500T/650T/800T

功率：    22Kw/25Kw/30Kw/35Kw

主機重量：8t/12t/16t/20t

成型速度：20-40s/Times

          20-50s/Times

          30-50s/Times

          35-60s/Times

◆用途：

廣氾利用各種材料：碎石、石粉、水泥、河沙及粉煤灰、爐渣、鋼渣、煤矸石、建築垃圾等工業廢渣等生產各種不同規格的PC仿石路面磚、植草磚、護坡坡磚、路沿石等混凝土製品。

◆產品標準

1、GB/T8533-1998《混凝土砌塊成型機》

2、JC/T920-2003《建材工業用砌塊成型機》

◆設備使用環境條件

地點：室內或室外（簡易防水遮陽棚）

濕度：≤85%無冷凝

溫度：0-40℃

◆使用條件

電源：3相V+G（380V±5%　50HZ）

裝機容量：主機15KW

輸送帶　 1.5KW

成品輸出　　　　　1.5KW

　　　　　攪拌機　　　　　　25.1KW

配料機　　　　　　16KW

　　　　　水泥螺旋給料機　　5.5KW

　　　　　疊板機　　　　　　3KW

總裝機容量為　　　67.6.6kw

生產用水要求：潔淨水　0.3T/h

車間面積：200m2

原料場地+制品場地：≥5畝

該設備採用靜壓加壓式生產各種混凝土製品。用ZL30以上裝載機將各種物料依次裝入配料機三倉中，按程序先後配比配料，輸入攪拌機上料斗中，攪拌機提升上料加水攪拌，將拌合好的料放到皮帶輸送機料斗中，皮帶機上料，成型主機靜壓成形並脫模，成品輸送機將產品輸出后，進入疊板機疊板碼垛，液壓搬運車或叉車將成品運至場地養護，12小時后，脫板碼垛堆放養護。出廠前經拋丸機處理成荔枝面、磨光機打磨成光面、刨銑加工成條石等表面各異仿石建材產品。

◆生產效率：PC磚900*600*50   1塊/模　　班產：1500塊

　　　　　　PC磚300*600*50   3塊/模　　班產：4500塊

           仿大理石路沿石    1塊/模   班產：600塊

◆設備顏色：高密東辰機械標準色

◆我公司保留對設備技術改進的權利，隨着產品的不斷改進，產品外形、規格、參數有可能與圖片及實物不符，以實物為準，恕不另行通知。

Ⅰ生產線設備構成：用戶可根據自身情況選擇

Ⅱ設備詳細說明

一、配料系統

1、設備構成：PLD1200配料機1台，100T水泥倉1件，水泥螺旋輸送機1台。

2、配料機主要技術參數

（1）稱量斗公稱容積：1.2m3

（2）儲料斗容積：3*2.2m2

（3）生產率：60m3/h

（4）配料精度：±2%

（5） 稱量值：2000kg

（6）檢定分度值：2kg

（7）精確度等級：ⅡⅡ

（8）可配骨料種數：3種

（9）上料高度：2285mm

（10）總功率：16KW

（11）整機重量：3噸

（12）外形尺寸：9600*2200*2920mm

3、特點和用途

PLD1200混凝土配料機是一種與水泥倉、攪拌配套使用的前台自動配料設備。它可根據用戶設計的混凝土配比自動完成水泥、砂石等四種物料的配料程序。

該產品是依據GB10172《混凝土攪拌站技術條件》中配料系統的技術標準設計的。該機採用電子稱量、微機控制、數字顯示、有線遙控操作，具有稱量準確、配料精度高、速度快，控制功能強等優點。

二、成型系統

1、設備構成：成型主機1台，液壓系統1套，電控系統1套，成品輸出裝置1套。

2、主要技術參數

（1）機台 外形尺寸：7800*1950*2900mm

（2）額定工作壓力：21Mpa

（3）主振形式：料箱振動

（4）振動頻率：2800-4500rpm

（5）激振動：680KN*2

（6）成型週期：15-25s

（7）裝機容量：15.5KW

（8）整機重量：15800KG

（9）托板尺寸：1200*800*25mm

3、用途及結構特點

該機為機械、液壓、計算機自動控制綜合數控技術型裝備。是生產PC仿石建材的專用設備，可廣氾利用粉煤灰、爐渣、煤矸石、鋼渣等工業刻渣及河沙、碎石、石粉等原料，通過更換模具生產各種不同規格的產品。

◆模塊化柔性設計，通過更換模具生產各種PC仿石制品。

◆主機機架採用龍門框架式結構、超大超強型鋼制做，堅固耐震，可靠性好。

◆採用獨立基礎的行車式儲料方式，原料隨時即供即用，布料效果好，能夠有效地防止原料在料斗內振動液化成團現象，對材料中水分要求大大放寬，此外使用維護、清理方便。

◆獨特的布料方式，布料工序時間短，布料均勻，制品單體重量強度差別小。

◆模具結構採用插裝組合式，材質使用優質錳鋼經鍛打、加工、滲碳、淬火製成，使用10萬模以上不變形、不損坏。

◆砌塊成型以靜壓成型為主，獨特的加壓裝置在成型完成時瞬間加壓、制品密實度大，通體強度均勻、強度高。

◆採用液壓油泵驅動，對供電系統無衝擊，啟動平穩，每個成型週期系統壓力穩定、節能高效。

◆電器控制系統

（1）進口原裝可編程序控制系統。

（2）主要元器件採用國產 品牌產品。

（3）彩色觸摸屏人機對話，設備運行參數方便可調。

（4）各環節控制採用日本歐姆龍大觸點繼電器、元件長久耐用。

（5）主輔機同步智能控制。

三、攪拌系統

1、設備構成：原料提升裝置1套，攪拌系統1套，自動給水裝置1套。

2、主要技術參數：

①進料容量：800L

②出料容量：500L

③生產效率：25m³/h

④攪拌葉片數量、轉速：2×7片、35rpm

⑤裝機容量：24.75kw

⑥料斗提升速度：18m/min

⑦外形尺寸：運輸狀態：3050×2300×2680mm

           工作狀態：4486×3030×5280mm

⑧整機重量：1500kg

⑨卸料高度：1500mm

3、特點及用途

該機整機設計結構合理，攪拌作用強烈，攪拌質量好、效率高、能耗低、自動化程度高，使用維修方便。

◆採用優質品牌減速機配套。

◆襯板採用優質耐磨鑄鐵，使用壽命高，更換方便。

四、疊板碼垛系統：

◆系統自動檢測控制，無須人工輔助自動將托板連同制品碼齊5-6板。

◆與成型機配套使用，大大降低人工勞動強度。

◆碼板的搬運接口靈活、方便，可用液壓搬運車人工拉走，也可使用內燃叉車運輸至養護場地。
